NGW行星齿轮减速器

  • NGW行星齿轮减速器


  • 电 话：0373-5583595

  • 传 真：0373-5583597

  • 邮 箱：maguoxi555@163.com

  • 地 址：新乡经济开发区中央大道北段





单级传动比
传动比代号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
公称传动比i
2.8
3.15
3.55
4
4.5
5
5.6
6.3
7.1
8
9
10
11
12.5

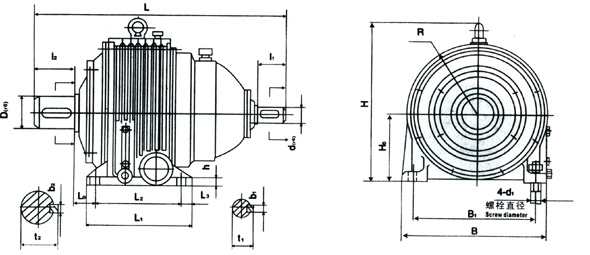

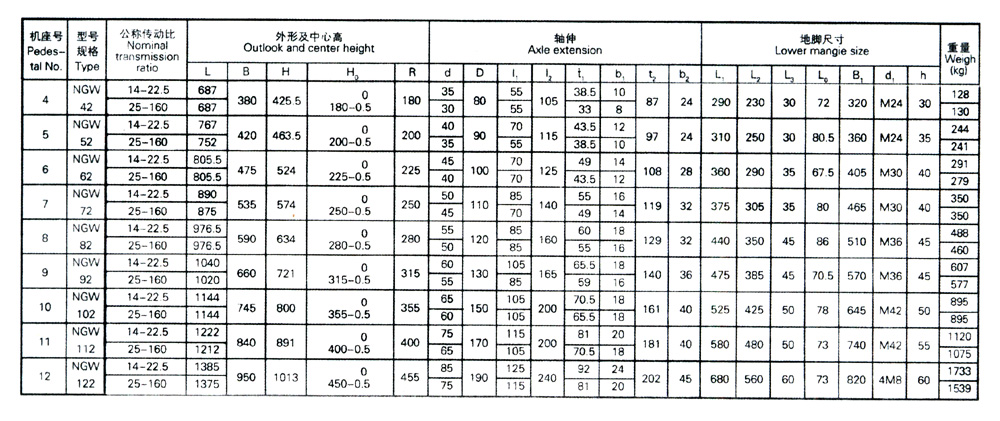

两级NGW型减速器外形及安装尺寸
两级传动比
传动比代号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
公称传动比i
14
16
18
20
22.4
25
28
31.5
35.5
40
45
50
56
63
71
80
90
100
112
125
140
160

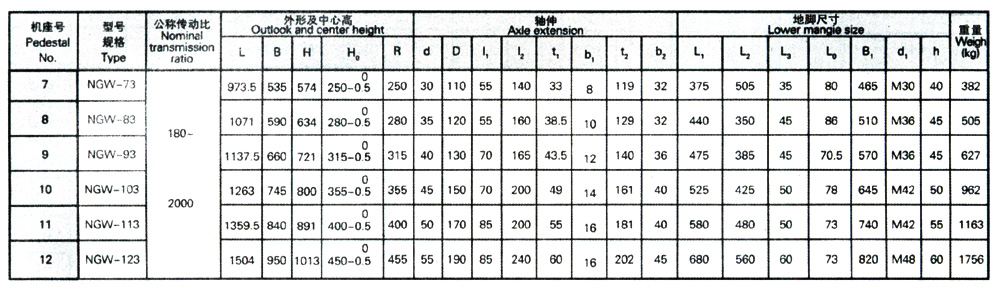

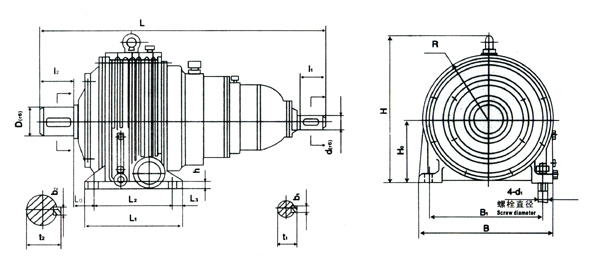

三级NGW型减速器外形及安装尺寸



三级传动比
传动比代号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
公称传动比i
180
200
224
250
280
315
355
400
450
500
560
630
710
800
900
1000
1120
1250
1400
1600
1800
2000

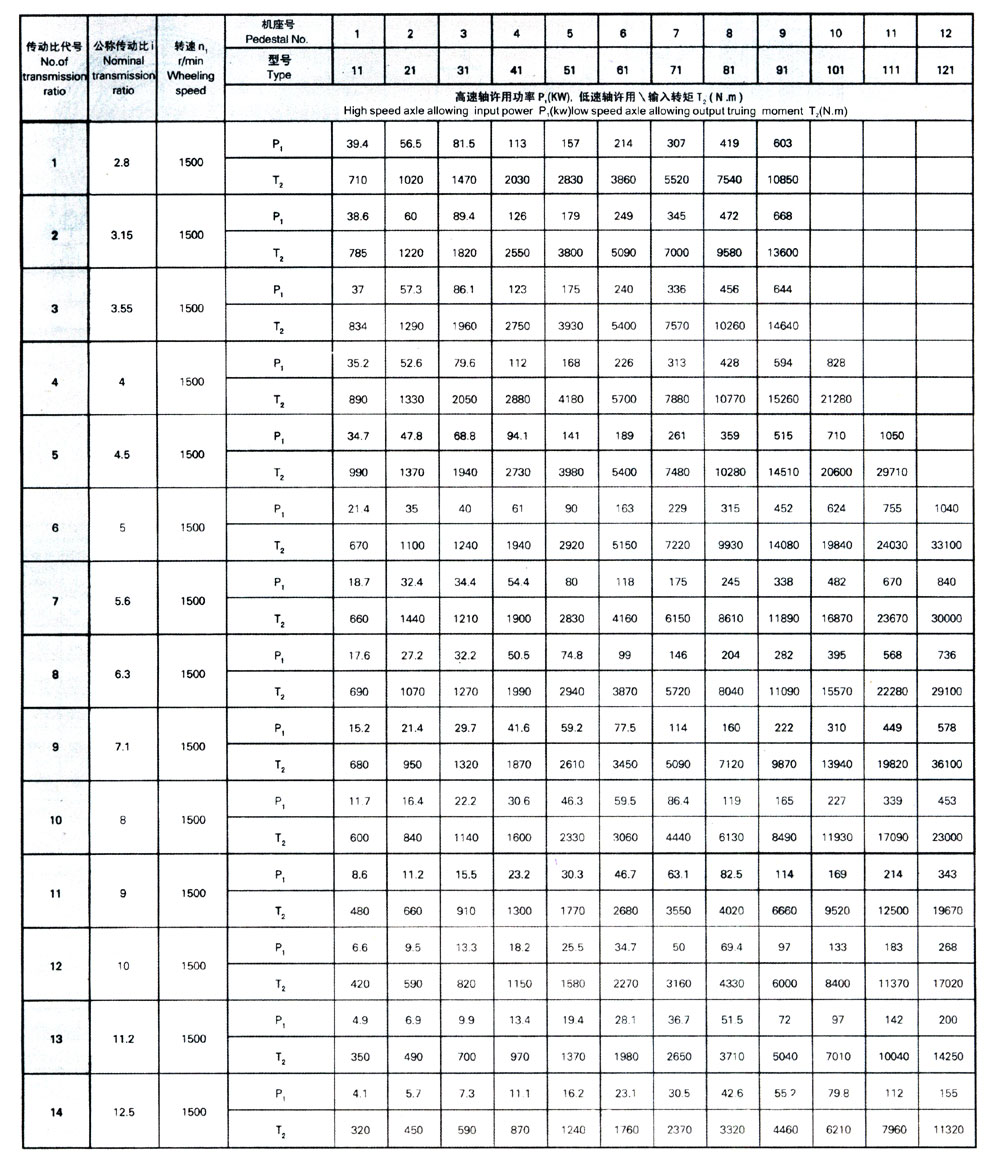

单级减速器承载能力表

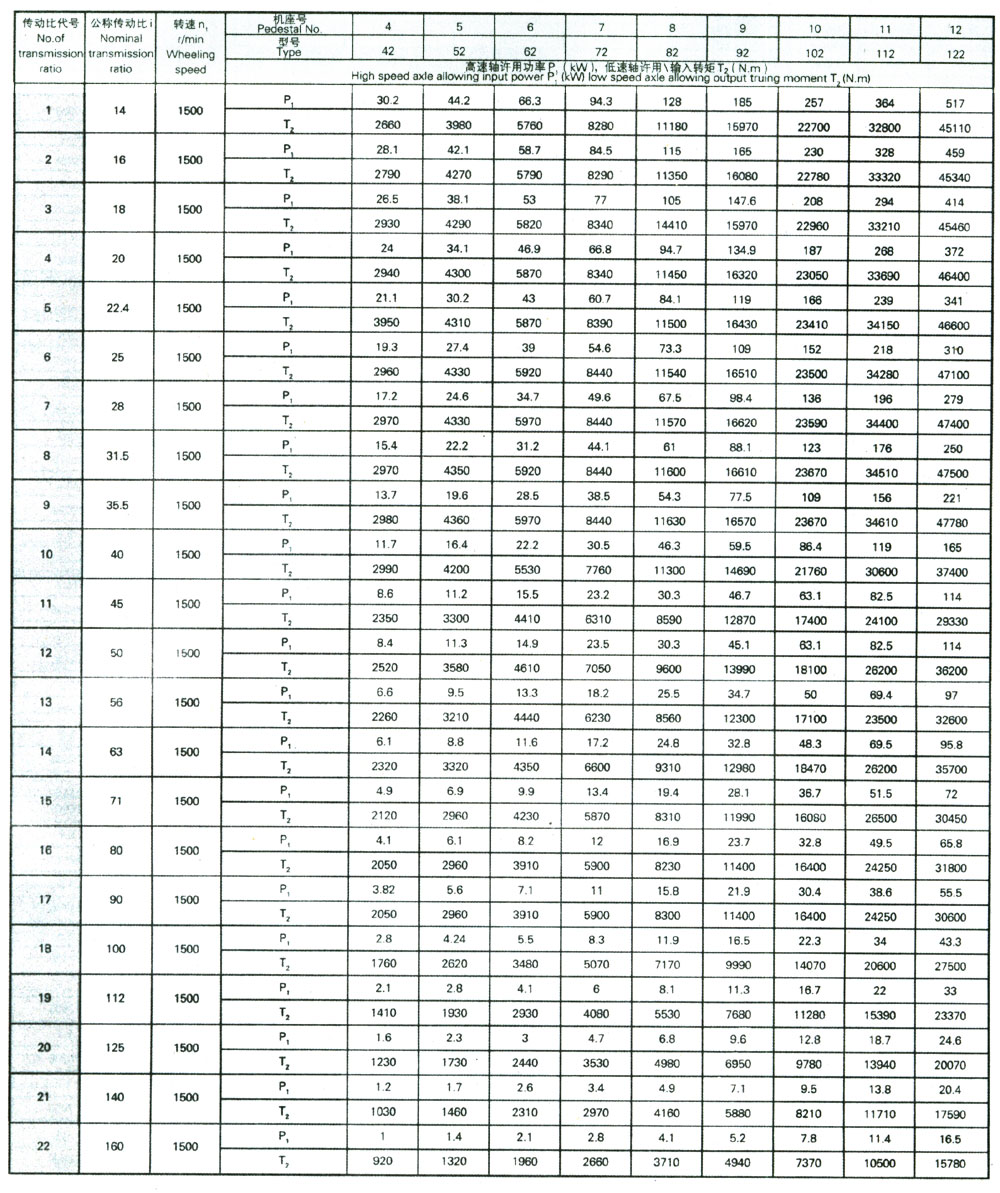

两级减速器承载能力表

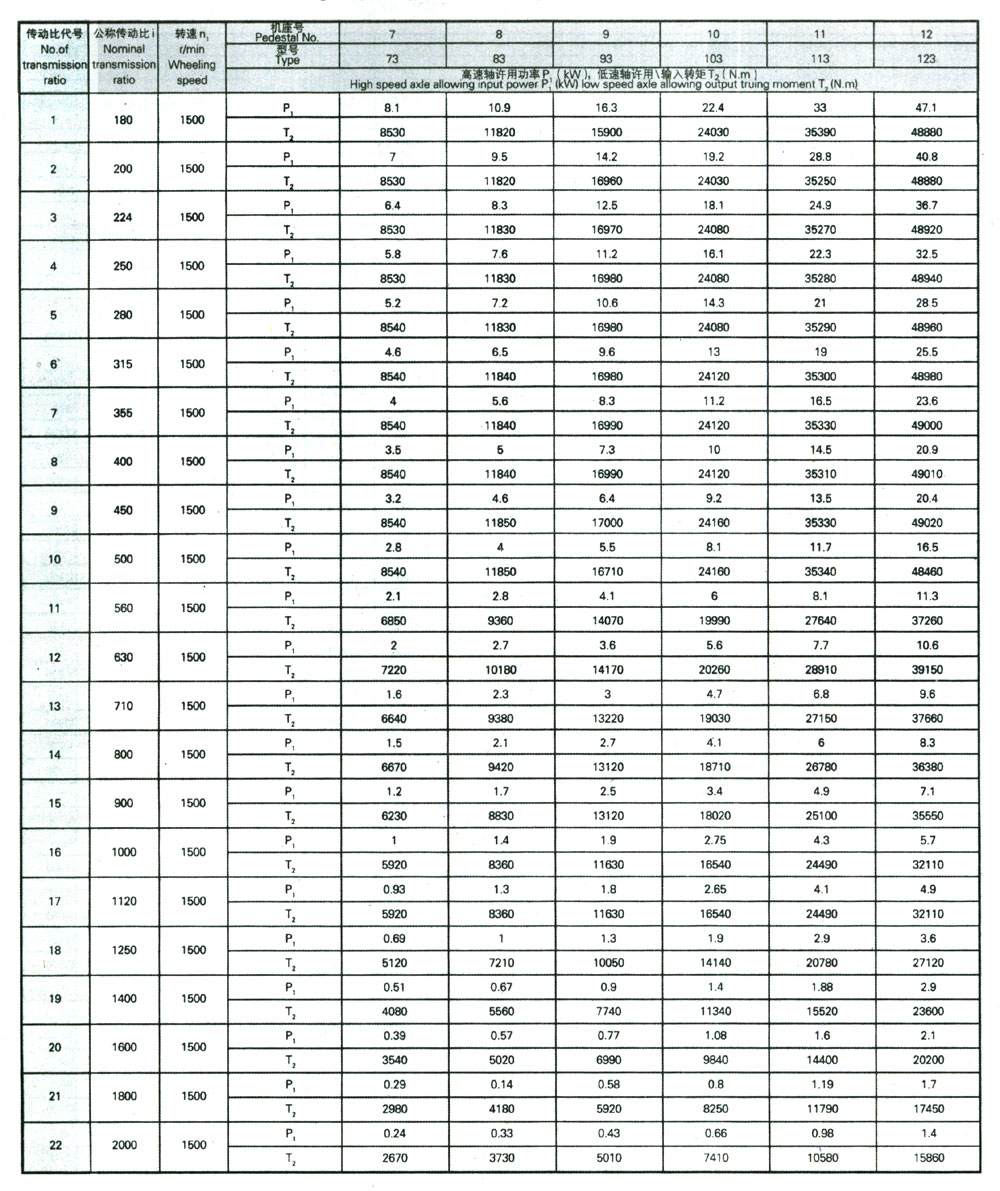

三级减速器承载能力表


减速机的选用方法
a.选用NGW型行星减速器时，应根据使用条件按下式计算：Nx=NsK1Kw或Mx=MsK1K2
式中Nx----选用输入功率 KW；
　　Ns----实际输入功率 KW；
　　Mx----选用输出扭矩 N·m；
　　Ms----实际输出扭矩 N·m；
　　K1----使用系数，见表17
　　K2----与润滑条件有关的系数。当减速器采用循环润滑时K2=1，当减速器采用油池润滑时K2推荐值见表18。
　　根据计算出的Nx或Mx和其它已知条件按表11-16选用。所选用减速器应满足Nx≤N1或Mx≤Mh。

表17 使用系数K1
每日工作时间（小时）
<3
3-6
6-10
10-24
工作类型
中型
重型
特重型
连续型
负荷性质
平稳无冲击
0.8
0.9
1
1.12
中等冲击
1
1.12
1.25
1.4
强烈冲击
1.4
1.6
1.8
2
注：（1）表中K1值仅适用于电动机或汽轮机驱动；
　　（2）当用多缸发动机驱动时，表中K1值应提高25%。

表18 采用油池润滑时系数K2
圆周速度μ m/s
单级减速器
两级减速器
三级减速器
间断工作
连续工作
间断工作
连续工作
间断及连续工作
≤2.5
1
1
1
1
1
>2.5-3.5
1
1.15
1
1.1
1
>3.5-5
1.05
1.2
1
1.15
1
>5-7
1.1
1.3
1.05
1.2
-
>7-10
1.15
1.4
1.1
1.3
-
注：两级、三级减速器的圆周速度系指高速级而言。
